سنسور فشار چیست؟

سنسور فشار (Pressure Sensor) عموما فشار گاز یا مایع را اندازه می گیرد. فشار به اصطلاح نیروی لازم برای جلوگیری از پخش شدن مایع است و معمولاً به صورت نیرو بر سطح تعریف می شود. سنسور فشار معمولاً به صورت مبدل کار می‌کند و سیگنالی تابع اثر فشار تولید می کند. برای این منظور می توان سیگنال الکتریکی در نظر گرفت. سنسورهای فشار روزانه برای کنترل و مانیتورینگ هزاران کاربرد استفاده می شوند. سنسورهای فشار می توانند به طور غیر مستقیم برای اندازه گیری سایر متغیرها استفاده شوند.

برای مثال: دبی سیال/ گاز، سرعت، سطح مایع و ارتفاع از این متغیرها هستند. به سنسورهای فشار، مبدلهای فشار، ترنسمیتر فشار، فرستنده فشار، نشاندهنده فشار، پیزومتر و مانومتر و … نیز گفته می شود. سنسورهای فشار از نظر تکنولوژی، طراحی، عملکرد، کاربرد و قیمت باهم متفاوت هستند. با یک تخمین محافظه کارانه می توان گفت بیش از ۵۰ تکنولوژی و حداقل ۳۰۰ شرکت در سراسر جهان سازنده سنسور فشار هستند. هم چنین طبقه ای از سنسورهای فشار وجود دارند که برای اندازه گیری حالت پویای تغییرات سریع در فشار طراحی شده اند. مثالی از کاربرد این نوع سنسور را می توان در اندازه گیری فشار احتراق سیلندر موتور و یا گاز توربین مشاهده کرد. این سنسورها به طور عمده از مواد پیزوالکتریک مانند کوارتز ساخته شده اند. بعضی از سنسورهای فشار مانند آنچه در دوربین‌های کنترل ترافیک دیده می شود، به صورت باینری (دودویی) و خاموش/ روشن کار می کنند. برای مثال وقتی فشاری به سنسور فشار اعمال می شود، سنسور یک مدار الکتریکی را قطع یا وصل می کند. این سنسورها به سوئیچ فشار معروف هستند.

کاربردهای سنسور فشار
صنایع غذایی
صنایع نیمه هادی
گازهای پزشکی
سیستم های خنک کننده
دستگاه های ماشین کاری
موبایل ها
کارخانه ها
هواپیما ها
موشک ها.
در موارد کلی تهیه آن خیلی هزینه بر و گران نیست اما در موارد خاص که دارای ریزه کاری هستند هزینه قابل تاملی را در بر می گیرد.

انواع سنسور فشار

به طور کلی سنسورهای فشار به سه دسته ی زیر تقسیم می شوند:

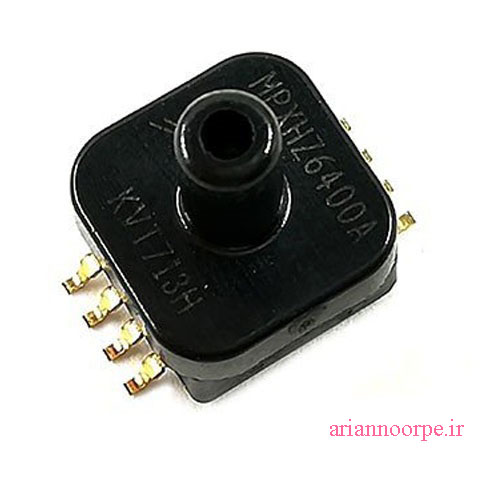

۱. سنسور فشار مطلق (absolute)
از این نوع سنسور برای اندازه گیری فشار در بارومتر و آلتیمتر و فشار اتمسفر استفاده می شود. در موارد نادر، اندازه گیری فشار فیزیکی در شرایط مطلق (مانند سیستم های بسته) اجتناب ناپذیر است. سنسور فشار مورد استفاده در این گونه موارد باید به شکل خاصی در محفظه قرار گیرد. این میزان فشار نسبت به فشار صفر مطلق اندازه گیری می شود. بعنوان مثال در صورت قرار گرفتن این سنسور در هوای آزاد، تقریبا فشار ۱ بار نمایش داده می شود.

۲. سنسور فشار گیج یا نسبی (gauge یا relative)
این نوع خود به دو دسته زیر تقسیم می شود:

ونتد گیج vented gauge
مهر و موم شده sealed gauge

از طرفی در یک دسته بندی دیگر از نظر بازه اندازه گیری فشار این سنسورها به سه دسته تقسیم میشوند:

فشار گیج مثبت که فقط می تواند فشارهای بالاتر از اتمسفر را اندازه گیری کند
وکیوم یا خلا که فقط فشار های کمتر از اتمسفر را اندازه گیری می کند
ترکیبی که همانطور که از اسمش پیداست یعنی میتواند فشارهای کمتر و بیشتر از اتمسفر را اندازه گیری کند

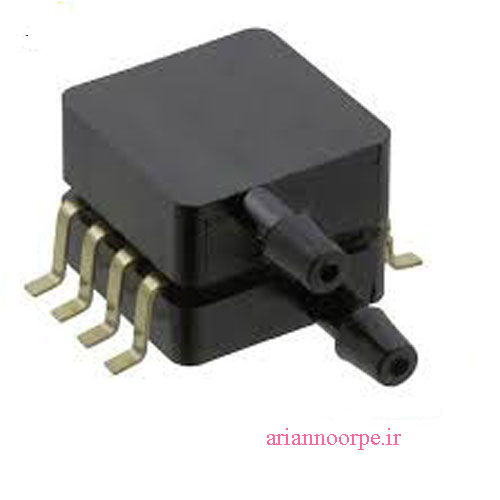

۳. سنسور فشار تفاضلی (differential)
به دو دسته سنسور فشار تفاضلی یک جهته و سنسور فشاری دو جهته تقسیم می شوند.
