فیوز مینیاتوری چیست؟

فیوز مینیاتوری یا کلید مینیاتوری (Miniature Circuit Breaker) که اختصارا MCB نامگذاری شده است تجهیزات الکتریکی خانگی و صنعتی را در برابر اتصال کوتاه و اضافه بار ( عبور جریان غیر مجاز ) محافظت میکند.

به عبارت ساده می توان گفت فیوز یک وسیله حفاظتی است که در تجهیزات و مدارات الکتریکی به کار برده می‌شود تا در مواقعی که جریانی بیشتر از حد انتظار از وسیله عبور می کند مدار قطع شود تا سایر تجهیزات آسیبی نبینند.

فیوز مینیاتوری از دو مکانیزم برای عملکرد خود استفاده میکند : عملکرد بیمتالی برای حفاظت اضافه بار و عملکرد مغناطیسی جهت حفاظت از اتصال کوتاه.

بعبارت دیگر ، تشخیص جریان اضافه به عهده یک فلز ( بیمتال) میباشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز مینیاتوری شده و مدار را قطع میکند.

همچنین جریان اتصال کوتاه بوسیله سیم پیچ که دارای تعداد دور کم و قطر زیاد میباشد بصورت مغناطیسی تشخیص داده شده و فیوز مینیاتوری عمل می کند.

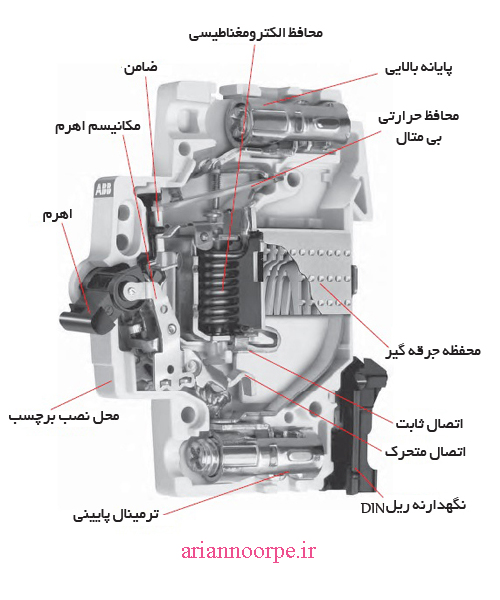

ساختار کلید مینیاتوری

۱.بدنه: بدنه تمام اجزا داخلی کلید مینیاتوری را داخل خود نگه می دارد و از آن ها در مقابل گرد و خاک محافظت می کند. مواد تشکیل دهنده بدنه ها عایق هایی مانند پلاستیک و سرامیک ها می باشند.
۲.اتصالات: MCB ها دارای دو اتصال ثابت و متحرک هستند.
۳.اهرم: MCB ها به وسیله اهرم روشن و خاموش می شوند.
۴.ضامن مکانیکی: برای نگه داری اتصال ها زیر کشش فنر در حالت روشن بودن کلید در MCB تعبیه شده است.
۵.بی متال: بی متال با سنجش جریان طولانی مدتی که بیشتر از جریان نامی باشد ، حفاظت اضافه بار را انجام می دهد.
۶.مگنت: مگنت ها با آزاد کردن ضامن مکانیکی باعث حفاظت آنی در مقابل اتصال کوتاه می شوند. هنگامی که جریان گذرا از سیم پیچ از یک مقدار خاص ( معمولا بیش از ۸ برابر جریان نامی) بیشتر شود ، مگنت فعال می شود. مگنت در حالت اضافه بار فعال نمی شود.
۷.جرقه گیر: جرقه گیر برای شکستن و خاموش کردن جرقه استفاده می شود

MCB چهار وظیفه مهم را بر عهده دارد:

کلید زنی: کلید های مینیاتوری می توانند به صورت دستی روشن و خاموش شوند. این عملکرد در زمان تعمیر و نگهداری تاسیسات برقی بسیار مفید است. ضامن به گونه ای در داخل کلید قرار گرفته است که به طور خودکار به محض روشن شدن کلید ON اتصال ثابت را نگه می دارد. زمانی که کلید خاموش می شود (فشار وارده بر روی دکمه که به وسیله انگشت ما می باشد) ضامن را آزاد می کند و اتصالات را باز می کند.
حفاظت اضافه جریان: هنگامی که یک بخش از تجهیزات دچار اضافه بار می شود (جریان بیشتری را از منبع می کشد) ، بی متال گرم شده و خم می شود و ضامن را آزاد می کند. در نتیجه اتصالات باز شده و تجهیزات از کار می افتند.
حفاظت اتصال کوتاه: در هنگام اتصال کوتاه ، افزایش ناگهانی جریان یک نیروی محرکه قدرتمند برای آزاد کردن ضامن تولید می کند و اتصالات آزاد می شوند.
جرقه گیر: در هنگام باز بودن اتصالات تحت بار ، جرقه بین اتصالات ثابت و متحرک ایجاد می شود. اتصالات به نحوی طراحی شده اند که جرقه ی شکل گرفته به سمت جرقه گیر می رود. وظیفه جرقه گیرها کاهش طول جرقه ، شکستن و خاموش کردن آن است.

نحوه عملکرد کلید مینیاتوری

در حالت اضافه بار (زمانی که جریان بیشتر از جریان نامی از MCB بگذرد)، در هنگام گذر جریان ، بی متال گرم شده و خم می شود و ضامن مکانیکی را آزاد می کند. مدت زمان خم شدن بی متال به مقدار جریانی که از آن می گذرد بستگی دارد. هر چه جریان بیشتر شود، انحراف بی متال سریعتر انجام می شود. در حالت اتصال کوتاه، جریان گذرا از مگنت پیستون را به سمت ضامن حرکت می دهد. در نتیجه ضامن به صورت آنی آزاد می شود و بلافاصله اتصالات را آزاد می کند.



نحوه انتخاب کلید مینیاتوری

در هنگام انتخاب MCB به موارد زیر باید توجه کرد:

کاربرد
میزان یا نرخ جریان و تعداد پل ها
ولتاژ عملیاتی
میزان یا نرخ فرکانس
قدرت قطع
مشخصات منحنی عملکرد
دمای محیطتقسیم بندی فیوز مینیاتوری از نظر کاربرد

فیوز مینیاتوری نوع B روشنایی :

کلید مینیاتوری نوع B عموما در مصارف خانگی و روشنایی کاربرد دارند. این کلیدها در جریان اضافه بار بین ۳ تا ۵ برابر جریان نامی در زمان مشخص ، مدار را قطع می کنند و حساسیت مناسبی برای کاربردهای عادی خانگی دارند. این کلید به فیوز مینیاتوری تندکار نیز معروف است.

فیوز مینیاتوری نوع C موتوری :

کلید مینیاتوری نوع C بیشتر کاربرد صنعتی دارند. این کلیدها در جریان اضافه بار بین ۵ تا ۱۰ برابر جریان نامی در زمان مشخص ، مدار را قطع می کنند و زمان قطعشان از تیپ B بیشتر است. این کلید به فیوز مینیاتوری کندکار نیز معروف است.

فیوز مینیاتوری نوع D ترانسفورماتوری :

کلید مینیاتوری نوع D برای مصارف صنعتی خاص ( مانند مولد های اشعه ایکس X-Ray و یا ترانسفورماتورها ) استفاده می شوند. این کلیدها در جریان اضافه بار بین ۱۰ تا ۲۰ برابر جریان نامی در زمان مشخص ، مدار را قطع می کنند و زمان قطعشان از تمامی تیپها بیشتر است.

فیوز مینیاتوری نوع K قدرت :

کلید مینیاتوری نوع K برای حفاظت در مدارات قدرت ، ترانسفورماتور و موتور ها استفاده می شوند. در این نوع از کلید مینیاتوری حد جریان برای قطع در موارد اضافه بار کمتر از سایر کلیدهاست و هنگام به وجود آمدن اضافه بار مدار را سریعتر قطع می کنند ولی در موارد اتصال کوتاه منحنی قطع این نوع کلید ها بین تیپ D و C می باشد.

فیوز مینیاتوری نوع Z بسیار حساس :

این نوع از کلید مینیاتوری هنگامی که جریان عبوری از جریان نامی بیشتر شود در یک مدت زمان خاص ( که از تمامی تیپها کمتر است ) طبق منحنی قطع ، فرمان قطع را صادر می کند. حساسیت این نوع از کلیدها ، هم در مواقع اضافه بار و هم اتصال کوتاه از تمامی تیپهای دیگر بیشتر است و در صورت بروز خطا مدار را سریعتر قطع می کند. بنابر این کاربرد این نوع فیوز مینیاتوری در مدارات با حساسیت بالا می باشد.

زمان قطع این تیپها به ترتیب ( از سریعترین ) عبارت است از : Z و B و C و D

انواع فیوز از نظر سرعت عملکرد

فیوز‌های کندکار: این نوع فیوز‌ها در برابر عبور جریان بیش از حد واکنش ملایم تری از خود نشان می‌دهند و برق را دیرتر قطع می‌کنند. با اینهمه، واکنش این فیوز‌ها در برابر جریان اتصال کوتاه تقریباً لحظه‌ای است.
فیوز‌های تندکار: این فیوز‌ها زمان قطع کمتری نسبت به فیوز‌های کندکار داشته و به همین دلیل در مصارف روشنایی استفاده می‌شوند.

تشخیص جریان اضافه به عهده یک فلز (بیمتال) می‌باشد که بوسیله عبور جریان بلند مدت بیش از جریان نامی، گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز مینیاتوری شده و مدار را قطع می‌کند.

همچنین جریان اتصال کوتاه بوسیله سیم پیچی که دارای تعداد دور کم و قطر زیاد می‌باشد، بصورت مغناطیسی تشخیص داده شده و فیوز مینیاتوری عمل می‌کند.



در فیوز ها‌ی مینیاتوری دو نوع جریان مطرح است:
۱- جربان لحظه‌ای
۲ – جریان نامی

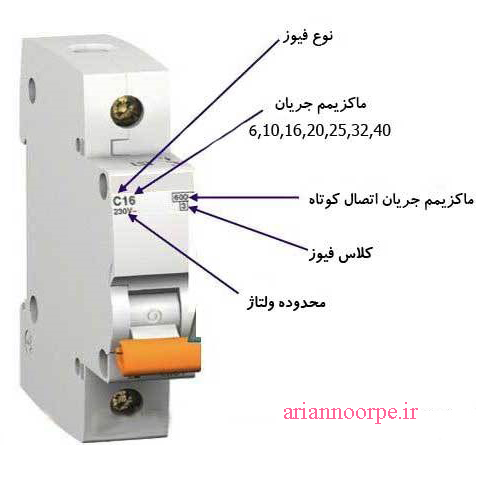

– جریان لحظه‌ای: روی فیوز‌ها جریانی نسبتاً بزرگ نوشته شده مانند ۶۰۰۰ یا ۳۰۰۰ و معمولاً این عدد در یک کار مستطیل شکل قرار دارد، جریان لحظه‌ای به جریانی گفته می‌شود که در یک لحظه (کمتر از یک ثانیه) فیوز توانایی تحمل این جریان را دارد.

– جریان نامی: به حد اکثر جریان مجازی گفته می‌شود که یک فیوز توانایی تحمل آن را دارد و اگر جریانی بیش از جریان نامی که روی فیوز نوشته شده است از فیوز عبور کند، فیوز مدار را قطع می‌کند.

کاربرد انواع مختلف فیوز مینیاتوری

ترانسفورماتور برق
لوازم برقی مانند تهویه های مطبوع، تلویزیون، ماشین لباسشویی، سیستم های موسیقی و خیلی موارد دیگر
کابل کشی برق در منزل
تلفن های همراه
استارت موتور
لپ تاپ ها
شارژرهای برق
دوربین ها، اسکنر ها، دستگاه های فتوکپی
اتومبیل ها، وسائل الکترونیک و وسائل بازی

کلیدهای محافظ موتور

همانگونه که از اسم این کلیدها معلوم است این کلیدها برای حفاظت موتورها بسیار کاربرد دارند. این کلیدها معمولا تا ۱۰۰ آمپر ساخته می شوند و برای موتورهای تا ۵۵ کیلوات آمپر مناسب هستند.

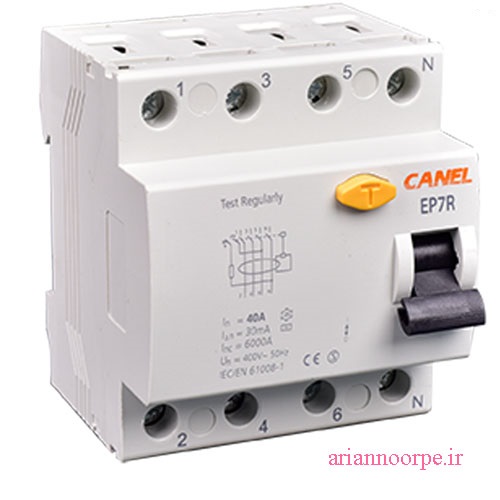

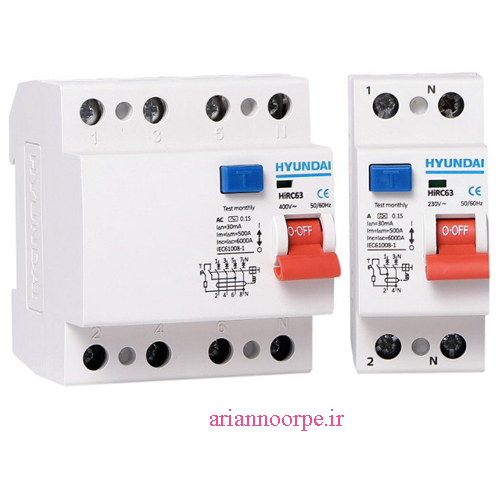

کلیدهای محافظ جان

بمنظور حفاظت از جان افراد در مقابل خطر برق گرفتگی و جلوگیری از خطرات جریان نشتی از این کلیدها استفاده می شود. این کلیدها که براساس حساسیت خود به دو نوع خانگی و صنعتی تقسیم می شوند و علاوه بر حفاظت افراد در مقابل تماس مستقیم و یا غیر مستقیم برق، با جلوگیری از نشتی جریان در حفاظت دستگاه ها و تجهیزات صنعتی نیز موثر می باشند. براین اساس در صورتی که حساسیت کلیدها تا ۳۰میلی آمپر باشد این کلید به عنوان حفاظت از جان و در صورتی که حساسیت آن بیشتر از ۳۰ میلی آمپر باشد به عنوان حفاظت از تجهیزات صنعتی بکار می رود .

اساس کار کلیدهای محافظ جان، مقایسه جریان ورودی با جریان خروجی کلید می باشد به طوری که اگر جریان نشتی در مداری که کلید در آن واقع شده است بیشتر از حساسیت کلید باشد کلید عمل کرده و در نتیجه مدار را قطع می نماید. از مزایای استفاده این کلیدها حفاظت از خطر برق گرفتگی، جلوگیری از بروز آتش سوزی در اثر وجود جریان نشتی می باشد.

توضیحات

کاربرد : با دانستن نیازمان و کاربرد های هر کلید مینیاتوری انتخاب آن آسان می شود.

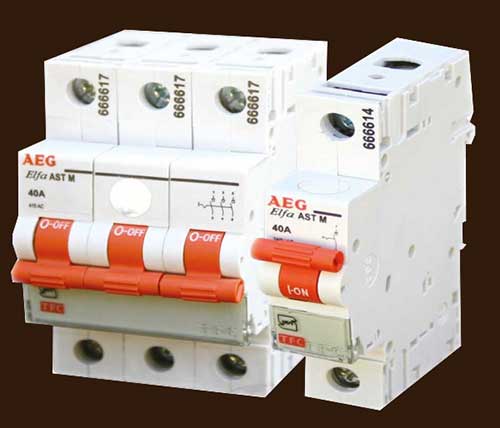

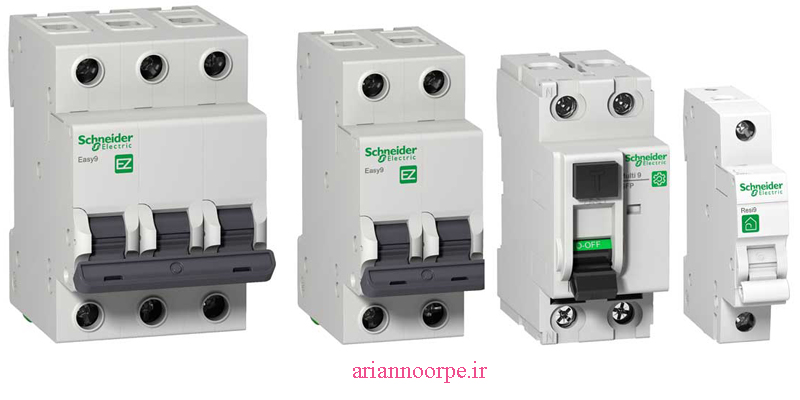

میزان یا نرخ جریان و تعداد پل ها : میزان جریان مورد استفاده به جریان بار تجهیزات محافظت شده و دمای محیط بستگی دارد. کلید مینیاتوری در جریان های ۶A-10A-16A-20A-25A-32A-45A-50A-63A-80A-100A-125A تولید می شود. کلید مینیاتوری به صورت تک و دو و سه و چهار پل موجود می باشند.در حالت دو و سه و چهار پل، تعداد دو یا سه یا چهار MCB تک پل در کنار هم قرار می گیرندو اهرم آن ها ترکیب می شود. در نتیجه خطا از هر کدام از پل، تمام پل ها با هم باز می شوند.
ولتاژ عملیاتی : سطح یا نوع ولتاژی که کلید مینیاتوری برای کارکرد در آن طراحی شده است.
میزان یا نرخ فرکانس : فرکانسی که کلید مینیاتوری برای کارکرد در آن طراحی شده است.
قدرت قطع : بیشترین جریان اتصال کوتاهی که بدون خرابی که مینیاتوری می تواند تحمل کند را می گویند.
مشخصات منحنی قطع : منحنی عملکرد کلید مینیاتوری را می گویند که نوع این کلید را مشخص می کند.
دمای محیط : دمای محیط پیرامون که در آن کلید مینیاتوری می تواند عملکرد صحیحی داشته باشد.
