کابل شبکه چیست؟

برقراری ارتباط در شبکه‌های کابلی و یا در هر شبکه دیگر نیازمند کابل شبکه است. وظیفه ی کابل LAN ارتباط دادن بین دو یا چند کامپیوتر، سرور، روتر و … می باشد.

برای این‌که هر نوع اطلاعاتی بخواهد از هر کدام از این دستگاه‌ها ارسال و یا دریافت شود، باید مراحل نرم افزاری و سخت افزاری خاصی را طی کند که این مراحل شامل دسته بندی اطلاعات، کدگذاری آن‌ها، مشخص شدن مبدأ و مقصد اطلاعات و بسیاری مراحل دیگر است.

در نهایت این اطلاعات آماده ارسال می‌شوند و سپس از طریق انواع کابل شبکه انتقال می یابند.

کابل شبکه انتقال دهنده اطلاعات است بین دو یا چند کامپیوتر، سرور، روتر و … و هیچ دخالتی در اصل اطلاعات ندارد.

Ethernet Cable یا LAN Cable معادل کابل شبکه در زبان انگلیسی هست، Twisted Pair هم معادل کابل زوج به هم تابیده شده است.

کابل شبکه شبیه به کابل تلفن است با این تفاوت که کابل تلفن ۲ یا ۴ تا سیم دارد ولی کابل شبکه دارای ۸ رشته سیم میباشد.از نظر ظاهری سوکت کابل شبکه مثل سوکت کابل تلفن هست، تنها فرق اینجاست که باید ۸ تا سیم را داخل خودش جا بدهد، شایان ذکر است که نیازی نیست که ۸ تا سیم باشد چون که تا پهنای باند ۱۰۰ مگابیت در ثانیه را میشود با ۴ تا سیم (دو تا زوج سیم) ارسال و دریافت کرد.سوکت کابل شبکه rj45 نام دارد. RJ مخخف واژه ی Registered Jack است.

دو سر کابل شبکه بایستی RJ45 باشه.کابل LAN به وسیله ی همین سوکت RJ45 به کارت شبکه دستگاه های مختلف وصل میشود و یه پورت LAN وجود دارد که دراصل ورودی همین کارت شبکه میباشد.

ایده‌های اولیه

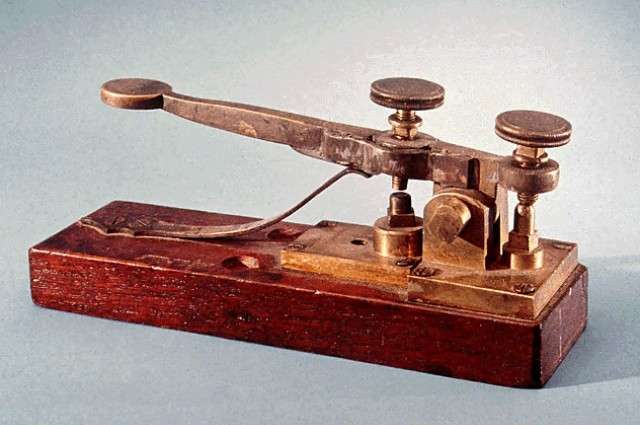

ایده مبادله اطلاعات به‌صورت دیجیتال، تفکری جدید در عصر حاضر محسوب می‌گردد. در سال ۱۸۴۴ فردی با نام “ساموئل مورس” ، یک پیام را از Washington C.D به Baltimore و با استفاده از اختراع جدید خود (تلگراف(، ارسال نمود. بااینکه از آن موقع زمانی زیادی گذشته است و ما امروزه شاهد شبکه‌های کامپیوتری بزرگ و درعین‌حال پیچیده‌ای می‌باشیم ولی می‌توان ادعا نمود که اصول کار ، همان اصول و مفاهیم گذشته است .

کدهای مورس ، نوع خاصی از سیستم باینری می‌باشند که از نقطه و خط فاصله با ترکیبات متفاوت به‌منظور ارائه حروف و اعداد، استفاده می‌نماید . شبکه‌های مدرن داده از یک و صفر، استفاده می‌نمایند. بزرگ‌ترین تفاوت موجود بین سیستم‌های مدرن مبادله اطلاعات و سیستم پیشنهادی “مورس “، سرعت مبادله اطلاعات در آنان است. تلگراف‌های اواسط قرن ۱۹ ، قادر به ارسال چهار تا پنج نقطه و یا خط فاصله در هر ثانیه بودند ، درحالی‌که هم‌اینک کامپیوترها با سرعتی معادل یک گیگابایت در ثانیه با یکدیگر ارتباط برقرار می‌نمایند (ارسال ۰۰۰،۰۰۰،۰۰۰،۱ صفر و یا یک در هر ثانیه).

تلگراف و تله‌تایپ رایتر، پیشگام مبادله داده می‌باشند . در طی سی‌وپنج سال اخیر همه‌چیز با سرعت‌بالا و غیرقابل‌تصوری تغییر نموده است. ضرورت ارتباط کامپیوترها با یکدیگر و با سرعت‌بالا ، مهم‌ترین علل پیاده‌سازی تجهیزات شبکه‌ای سریع ، کابل‌هایی با مشخصات بالا و سخت‌افزارهای ارتباطی پیشرفته است .

پیاده‌سازی تکنولوژی‌های جدید شبکه

اترنت در سال ۱۹۷۰ توسط شرکت زیراکس و در مرکز تحقیقات Palo Alto در کالیفرنیا پیاده‌سازی گردید . در سال ۱۹۷۹ شرکت‌های DEC و اینتل با پیوستن به زیراکس ، سیستم اترنت را برای استفاده عموم ، استاندارد نمودند . اولین مشخصه استاندارد در سال ۱۹۸۰ توسط سه شرکت فوق و با نام Ethernet Blue Book ارائه گردید. (استاندارد DIX ).

اترنت یک سیستم ده مگابیت در ثانیه است (ده میلیون صفر و یا یک در ثانیه) که از یک کابل کواکسیال بزرگ به‌عنوان ستون فقرات و کابل‌های کواکسیال کوتاه در فواصل ۵/۲ متر به‌منظور ایستگاه‌های کاری استفاده می‌نماید . کابل کواکسیالی که به‌عنوان ستون فقرات استفاده می‌گردد ، Thick Ethernet و یا Basee510 نامیده می‌شود که در آن ۱۰ به‌سرعت انتقال اطلاعات در شبکه اشاره داشته ۱۰) مگابیت در ثانیه( و واژه Base نشان‌دهنده سیستم Base band است . در سیستم فوق ، از تمامی پهنای باند به‌منظور انتقال اطلاعات استفاده می‌گردد . در Broad band به‌منظور استفاده هم‌زمان ، پهنای باند به کانال‌های متعددی تقسیم می‌گردد . عدد ۵ نیز شکل خالصه شده‌ای برای نشان دادن حداکثر طول کابلی است که می‌توان استفاده نمود( در این مورد خاص ۵۰۰ متر).

موسسه IEEE در سال ۱۹۸۳ نسخه رسمی استاندارد اترنت را با نام IEEE 802.3 و در سال ۱۹۸۵ ، نسخه شماره دو را با نام IEEE802.3a ارائه نمود . این نسخه با نام Thin Ethernet و یا Base210 معروف گردید. (حداکثر طول کابل ۱۸۵ متر می‌باشد و عدد ۲ نشان‌دهنده این موضوع است که طول کابل می‌تواند تا مرز ۲۰۰ متر نیز برسد(

از سال ۱۹۸۳ تاکنون ، استانداردهای متفاوتی ارائه‌شده است که یکی از اهداف مهم آنان ، تأمین پهنای باند مناسب به‌منظور انتقال اطلاعات است . ما امروزه شاهد رسیدن به مرز گیگابایت در شبکه‌های کامپیوتری می‌باشیم

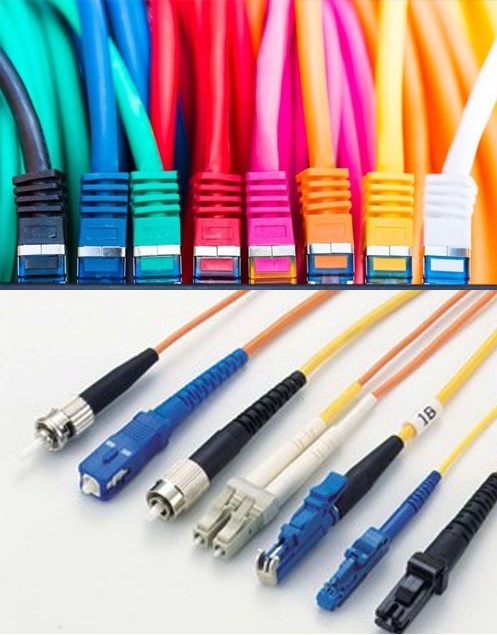

انواع کابل شبکه

کابل های زوج تابیده‌ شده (Twisted Pair)
کابل های کواکسیال
کابل های فیبر نوری
کابل زوج تابیده‌ شده یا (Twisted pair (TP

کابل زوج تابیده‌ شده پرکاربردترین نوع کابل شبکه می باشد که اقتصادی ترین نوع آن نیز است.

از خصوصیات این کابل شبکه می توان به موارد زیر اشاره نمود:

نصب کابل کابل زوج تابیده‌ راحت است.
کابل Twisted pair هزینه کمتری نسبت به سایر کابل ها دارد.
قیمت این کابل چندان گران نیست.

دسته بندی کلی کابل زوج تابیده‌ شده

کابل Twisted pair شیلد دار (STP)
کابل Twisted pair بدون شیلد (UTP)

مشخصه‌های کابل UTP

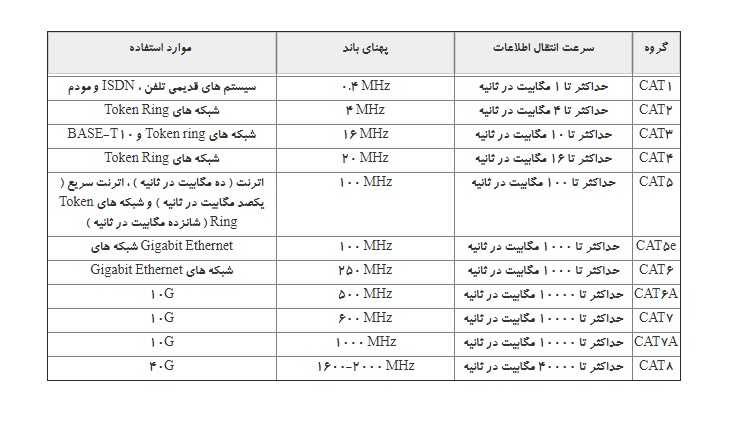

با توجه به مشخصه‌های کابل‌های UTP ، امکان استفاده ، نصب و توسعه سریع و آسان آنان ، فراهم می‌آورد . جدول زیر انواع کابل‌های UTP را نشان می‌دهد :توضیحات :
• تقسیم‌بندی هر یک از گروه‌های فوق بر اساس نوع کابل مسی و Jack انجام‌شده است .
• از کابل‌های CAT1 ، به دلیل عدم‌حمایت ترافیک مناسب، در شبکه‌های کامپیوتری استفاده نمی‌گردد .
• از کابل‌های گروه CAT4, CAT5 ,CAT2, CAT3 و CAT6 در شبکه‌ها استفاده می‌گردد .کابل‌های فوق ، قادر به حمایت از ترافیک تلفن و شبکه‌های کامپیوتری می‌باشند .
• از کابل‌های CAT2 در شبکه‌های Token Ring استفاده‌شده و سرعتی بالغ‌بر ۴ مگابیت در ثانیه را ارائه می‌نمایند.
• برای شبکه‌های با سرعت‌بالا) یک‌صد مگابیت در ثانیه (از کابل‌های CAT5 و برای سرعت ده مگابیت در ثانیه از کابل‌های CAT3 استفاده می‌گردد.
• در کابل‌های CAT3 ,CAT4 و CAT5 از چهار زوج کابل مسی استفاده‌شده است . CAT5 نسبت به CAT3 دارای تعداد بیشتری پیچش در هر اینچ می‌باشد . بنابراین این نوع از کابل‌ها سرعت و مسافت بیشتری را حمایت می‌نمایند.
• از کابل‌های CAT3 و CAT4 در شبکه‌های TokenRing استفاده می‌گردد .
• حداکثر مسافت در کابل‌های CAT3 ، یک‌صد متر است .
• حداکثر مسافت در کابل‌های CAT4 ، دویست متر است .
• کابل CAT6 باهدف استفاده در شبکه‌های اترنت گیگابایت طراحی‌شده است . در این رابطه استانداردهایی نیز وجود دارد که امکان انتقال اطلاعات گیگابایت بر روی کابل‌های CAT5 را فراهم می‌نماید (CAT5e). کابل های CAT6 مشابه کابل های CAT5 بوده ولی بین ۴ زوج کابل آنان از یک جدا کننده فیزیکی به منظور کاهش پارازیت‌های الکترومغناطیسی استفاده‌شده و سرعتی بالغ‌بر یک هزار مگابیت در ثانیه را ارائه می‌نمایند.
کابل‌کشی شبکه : ایجاد کابل Straight
کابل‌کشی شبکه یکی از مراحل مهم در زمان پیاده‌سازی یک شبکه کامپیوتری است که می‌بایست با دقت،ظرافت خاص و پایبندی به اصول کابل‌کشی ساخت‌یافته ، انجام شود.

استانداردهای کابل شبکه(Cross و Straight)
با توجه به ترتیب و نحوه قراردادن سیم‌های کابل شبکه در کنار هم و زدن سوکت،۲ نوع استاندارد A و B تعریف می‌شود.

استاندارد AT&T به دو صورت T568A و T568B است و نحوه قرار دادن سیم‌ها در RJ45 را مشخص می‌کند. این استاندارد ۲ نوع کابل کراس (Cross) و مستقیم (Straight) را به وجود می‌آورد. اگر هر ۲ سرکانکتورهای RJ45 به صورت A و یا B باشد به این نوع کابل Straight و در صورتی‌که یکی از آن‌ها A و دیگری B باشد به آن کابل Cross گویند.

در صورت نیاز به اتصال دو کامپیوتر به صورت مستقیم به یکدیگر از کابل Cross استفاده می‌شود (البته از کابل Straight نیز می‌توان استفاده کرد اما ارتباط یک طرفه خواهد بود و فقط یک کامپیوتر امکان فعالیت بر دیگری را دارد.)

در صورتی‌که بخواهیم در یک شبکه‌ی LAN، ارتباط میان کامپیوترها و Switch را برقرار کنیم از کابل Straight استفاده می‌کنیم.



ترتیب رنگ‌ها به‌صورت استاندارد

استاندارد B568 :

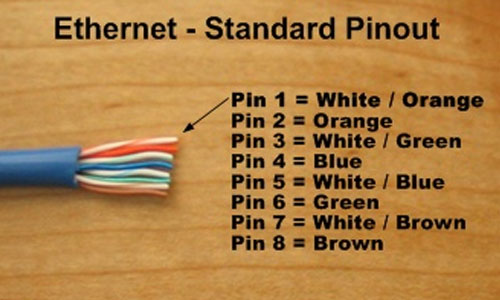

این استاندارد شامل ترتیب سفید/نارنجی، نارنجی، سفید/سبز، آبی ،سفید/آبی، سبز، سفید/قهوه‌ای و قهوه‌ای است.

همان گونه که در شکل‌های زیر مشاهده می‌کنید از ۸ سیم موجود ۴ تای آن‌ها استفاده نمی‌شود و فقط ۴ تای آن‌ها برای دریافت و ارسال به صورت مثبت ومنفی به هم وصل می‌شوند.

استاندارد A568 :
سفید/سبز، سبز، سفید/نارنجی، سفید/قهوه‌ای، قهوه‌ای، نارنجی،آبی، سفید/آبی است.

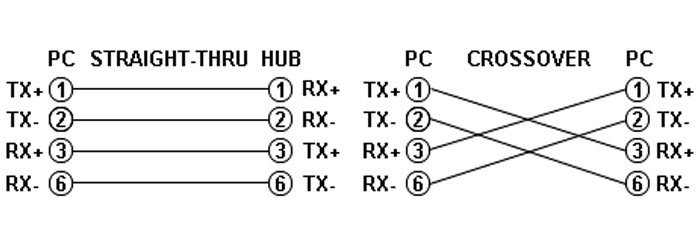

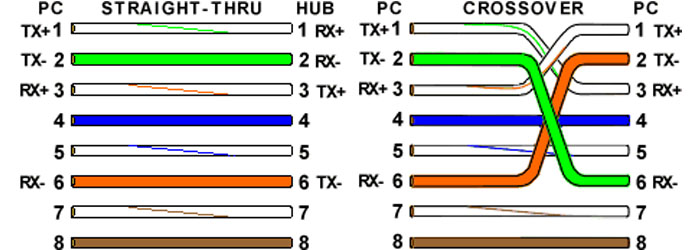

نحوه اتصال کابل‌ها در دو حالت Cross و Straight به صورت زیر است:
