کلید اتوماتیک چیست؟

کلید اتوماتیک وسیله ای برای سوییچ زنی در مدار های الکترونیکی می باشد که با هدف حفاظت اجزا از صدمات ناشی از اضافه جریان ، یا اتصال های کوتاه یا اضافه بار استفاده می شود.

کلید های اتوماتیک اغلب قابل تنظیم برای کنترل دو پارامتر حرارتی و مغناطیسی هستند و به وسیله یک عقربه میزان آن مشخص می شود. این نوع کلید در صورت قطع مدار به هر دلیلی امکان استفاده مجدد را دارند بر خلاف فیوز ها که باید تعویض شوند. کلید های کمپکت قابلیت تنظیم برای رنج های متفاوت را به کاربر میدهد. قدرت قطع کلید های اتوماتیک در تمام نوع های آن و باهر رنجی بالای ۲۵ کیلو آمپر است و گاهی تا ۱۶۰۰ آمپر هم می رسد.

در صورت ایجاد خطا و قدرت قطع و روند آن ، کلید اتوماتیک به جای حالت قطع در حالت خطا قرار میگیرد و این خصوصیت کلید اتوماتیک این امکان را به کاربر می دهد تا بتواند دلیل بروز اختلال و دلیل توقف مدار را بررسی و در صورت نیاز آن را اصلاح کند.

کلید های اتوماتیک را برای مصرف تک پل تنها در برند های محدودی می توان مشاهده کرد و بازه جریان و ویژگی های الکتریکی آن ها نیز محدودتر از سایر انواع آن است.

انواع کلیدهای اتوماتیک

۱-کلیدهای اتوماتیک کامپکت

۲-کلیدهای اتوماتیک هوایی

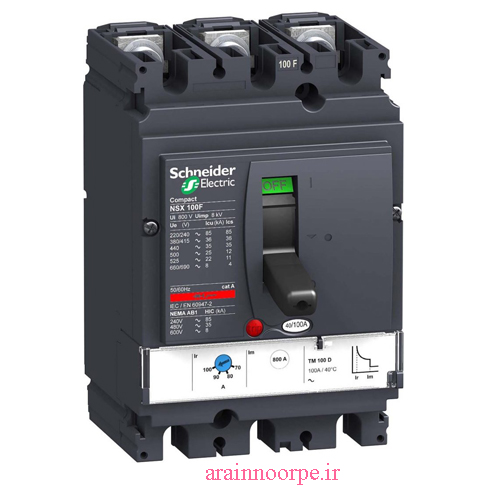

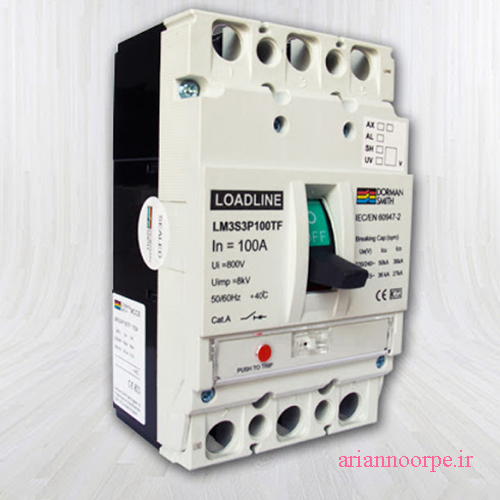

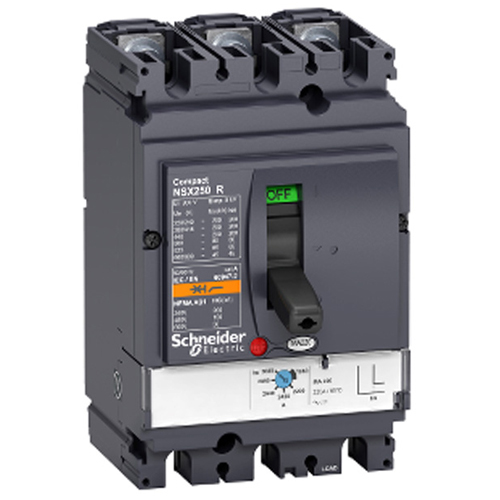

کلیدهای اتوماتیک کامپکت

در بعضی از شبکه های توزیع باید به محض برگشت جریان یا افت بیش از حد مجاز ولتاژ، مدار به صورت خودکار قطع و آلارمهای لازم ایجاد شود در چنین مواردی از کلید اتوماتیک کامپکت(MCCB) می توان استفاده کرد. همچنین در بعضی موارد ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع جهت ادامه کار شبکه یا انجام تعمیرات دوره ای شبکه اجتناب ناپذیر می باشد در چنین مواردی فقط از کلید اتوماتیک کامپکت میتوان استفاده کرد.

این کلید در انواع مکانیزم عملکرد غیر قابل تنظیم، قابل تنظیم و الکترونیکی با حفاظتهای اضافه بار، اتصال کوتاه و جریان نشتی و در تیپهای مختلف LM وYM و YS تولید می شوند.

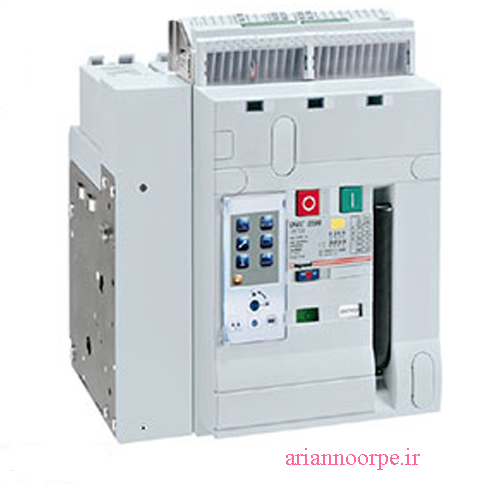

کلیدهای اتوماتیک هوایی
این کلیدها از انواع دیگری از کلیدهای اتوماتیک هستند که در آمپر های بالا مورد استفاده قرارمی گیرند. کاربرد این کلیدها بیشتر در ورودی تابلوها می باشد که هم جریان بالایی دارد و هم برای برقراری Selectivity کامل بین کلیدهای ورودی و کلیدهای خروجی که معمولأ از نوع کامپکت می باشند. کلیدهای هوایی دارای رله هایی که در داخل خود کلید جاسازی شده اند(Built-in) می باشد ویژگی این رله ها خاصیت تاخیری یا Time Delay آنهاست که عنصر اصلی در تامین Selectivity از طریق صدور فرمان قطع با تاخیر می باشند. همان پدیده تقدم قطع در خروجیها نسبت به ورودی هاست. به این معنی که اگر خطایی در یک فیدر خروجی رخ داد، ابتدا کلید خروجی قطع شود و تنها در صورت تداوم خطا روی مدار و عمل نکردن کلید خروجی، کلید ورودی با تاخیر کل تابلو را بی برق می کند. اهمیت این موضوع در این است که در صورت وقوع خطا در یکی از خروجیها کل تابلو بی برق نشود.

چرا کلید اتوماتیک را حساس ساخته اند؟
اما عمده دلایلی که می تواند یک کلید کمپکت را حساس ساخته و آن را مجبور به واکنش نماید، ایجاد جریان های هجومی در شبکه است. این جریان های هجومی که در کسری از ثانیه به شدت زیاد خواهند شد، می ‌توانند ناشی از اتصال کوتاه، اتصال دو فاز به یکدیگر و یا اضافه بار های غیر معقول در سیستم باشد. در چنین حالتی ممکن است بگویید که فیوز ها و یا کلید های مینیاتوری نیز می ‌توانند چنین سطح امنیتی را داشته باشند. آنها هم نسبت به اضافه جریان در سیستم حساس بوده و در صورت ایجاد آن را قطع می کنند. از این رو چه نیاز است که در ابتدای سیستم های توزیع شاهد استفاده از کلید کمپکت باشیم؟!

تفاوت های کلید کمپکت به نسبت انواع فیوز ها و کلید های مینیاتوری

اساس طراحی در کلید کمپکت، قطع تمامی سیستم است. این قطع شامل هر سه فاز از سیستم خواهد شد. اتفاقی که در عملیات یک فیوز، حالا در هر جریانی که باشد، دیده نمی شود. فیوز ها تنها می ‌توانند جریان یک فاز را قطع کنند. در حالیکه ممکن است جریان کشی فاز مذکور باعث ایجاد خطرات سنگین تری در شبکه شده باشد که می تواند دو فاز دیگر را نیز درگیر خود کند. از سوی دیگر ماجرا، کلید های مینیاتوری اولاً در آمپر های بالا طراحی نشده اند، ثانیاً هدف از طراحی آنها شناسایی اضافه جریان است و در مقابل اتصال کوتاه، آن سرعت عمل مورد انتظار را ندارند. اما در صورت استفاده از کلید کمپکت می توانید در هر دو دلیل اتصال کوتاه و یا اضافه بار که منجر به اضافه جریان های خطرآفرین در سیستم هستند، عکس العمل مطلوبی را ایجاد کرد.

رنج جریان کلید اتوماتیک
کلید کمپکت که گاها آن را با نام کلید اتومات نیز می ‌شناسند، در رنج های وسیعی از جریان استاندارد شده، طراحی و تولید می ‌شود و برای این منظور می ‌توانید آنها را در رنج جریان ۲۰ الی ۱۶۰۰ آمپر شاهد باشید. از طرفی در مدل ‌های ترمو مگنتیک، این توانایی تعریف شده است که جریان های اتصال کوتاه تا ۵۰ کیلو آمپر را قطع نمود. مادامیکه هیچ آسیبی متوجه آنها نشده باشد.
عمده مکان تعریف شده به جهت استفاده از انواع کلید کمپکت، غالباً در سیستم های پایین دست شبکه های توزیع در مجاورت مصرف کننده های نهایی می باشد. برای این منظور در ابتدای ورودی تابلو های صنعتی به عنوان کلید های اصلی و یا در خروجی تابلو های توزیع شهری با عنوان بریکر نهایی مورد استفاده قرار می ‌گیرند.

پارامترهای کلید اتوماتیک
در تشریح مشخصه های فنی کلید کمپکت همراه با کلید های مذکور بر بدنه آنها می توانید شاهد مشخصه هایی باشید که معرف توانمندی ‌های کلید می باشند. این مشخصه ها شامل اعدادی است که هر کدام با در نظر داشتن شرایط کاری کلید اتومات تعریف شده‌ اند. مانند:
• In: معرف جریان نامی در کلید کمپکت است. این مشخصه در تعریف کلید کمپکت، معرف جریانی است که کلید می تواند تحت شرایطی از قبل تعریف شده، تحت آن جریان فعالیت داشته باشد.
• Im: معرف جریان اتصال کوتاه کلید است. غالباً این جریان را در رنجی مابین ۵ تا ۱۰ در برابر جریان نامی کلید انتخاب می کنند. در چنین حالتی در صورت وقوع جریان های هجومی، کلید زمانی احساس اتصال کوتاه خواهد داشت که این جریان تامین شده باشد.
• Icm: معرف قدرت نهایی کلید اتومات در وصل جریان اتصال کوتاه می باشد.
• Icu: مشخصه قدرت قطع نهایی در کلید کمپکت است. این مشخصه تعریف می ‌کند که کلید کمپکت قادر است تا حداکثر چه میزان از جریان اتصال کوتاه را بدون هر گونه آسیب قطع نماید.
• Uc: معرف ولتاژ نامی در کار کلید کمپکت می باشد. معمولا این ولتاژ معرف ولتاژ فاز به فاز سیستم خواهد بود.
• Ui: معرف حداکثر ولتاژی که می تواند در سیستم ایجاد گردد و کلید کمپکت قادر به تحمل آن خواهد بود.

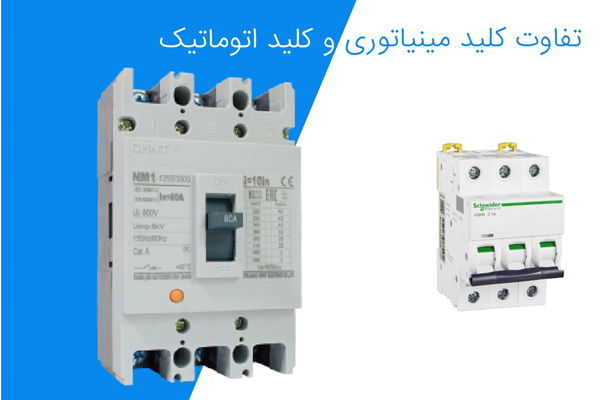

مقایسه کلید اتوماتیک با سایر کلید های مشابه همانند فیوز ، کلید مینیاتوری
در فیوز ها همیشه عمل حفاظت به درستی و کامل انجام نمی شود.
دربعضی موارد لازم است در کنار کلید مینیاتوری از کلید اتوماتیک نیز به دلیل امنیت و ظرفیت بالا تر استفاده شود.
رنج جریانی کلید مینیاتوری حدودا دربازه ۰.۵ تا۶۳ آمپر است که این میزان در کلید اتوماتیک طبق آنچه گفته شد خیلی بیشتر است.
تجهیزات جانبی کلید های اتوماتیک که شامل ، کنتاکت کمکی ، کنتاکت های خطا ، واسط های کلید گردان و…. می شود بسیار بیشتر از کلید مینیاتوری است.
با اضافه کردن سیستمی به کلید اتوماتیک زیمنس و ایتون ، میتوان آن را مجهز به کنترل از راه دور کرد ، در صورتی که کلید مینیاتوری چنین قابلیتی ندارد و برای بهره بردن از این قابلیت در کلید های مینیاتوری می توان از کنتاکتور استفاده کرد.

ساختمان کلید اتوماتیک ، به طور کلی از ۵ قسمت تشکیل میشود.
محفظه یا بدنه ، که از یک عایق تشکیل شده که مشخصات فنی روی آن درج می شود.
کنتاکت ها ، موجب قطع و وصل جریان اند به واسطه قطع و وصل خودشان
جرقه گیر
سیستم قطع و وصل کلید
واحد تریپ
