از آنجائیکه بخش عمده زندگی بشر امروزی در داخل ساختمان می گذرد . ایجاد شرایط مطلوب زیست محیطی در ساختمان ، خواه محل کار باشد یا منزل دارای اهمیت بسیاری است. که مهمترین بخش آن فراهم کردن هوایی مطبوع برای ساکنین ساختمان با توجه به نوع فعالیت آنهاست. زیباترین و گرانبهاترین ساختمانها در صورتیکه فاقد سیستم تهویه مطبوع مناسب باشند قابل سکونت نخواهند بود . از مهم ترین وظایف یک سیستم تهویه مطبوع عبارتند از: کنترل دما ، رطوبت و سرعت وزش هوا ، زدودن گرد و غبار تعفن و سایر آلودگی های هوا و در صورت لزوم از بین بردن میکروب ها و باکتریهای معلق در هوا ، گرمایش و سرمایش هوا متناسب با فصل. همچنین می توان حالات مختلف دمایی را برای خواب، میهمانی، صرف غذا، مسافرت، جلسات، ورزش و… تعریف کرد که بصورت خودکار و در ساعات تعریف شده اعمال گردند.کنترل سیستمهای سرمایش و گرمایش اگر با تنظیم دمای محیط در موقعیت و ساعات مختلف همراه گردد می تواند ضمن صرفه جویی مناسب در هزینه های انرژی راحتی و آسایش بسیاری را با خود به دنبال داشته باشد. با امکاناتی که هوشمند سازی ساختمان در اختیار مصرف کننده قرار میدهد، امکان کنترل سیستم گرمایش و سرمایش بر اساس دمای محیط، میزان مصرف انرژی و وضعیت روشنایی و پردهها فراهم میگردد.
شرکت آرین نور پارس انرژی در راستای مشاوره و فروش انواع سیستم سرمایش و گرمایش هوشمند،سیستم روشنایی هوشمند، دوربین مدار بسته و سیستم کنترل هوشمند خدمات رسانی میکند.
توضیحات محصول
سیستم سرمایش و گرمایش هوشمند چیست؟
با توجه به وجود انواع مختلف سیستم های سرمایش و گرمایش موجود در بازار که در پروژه ها مورد استفاده قرار می گیرند ، اجرای هوشمند سازی سیستم سرمایش و گرمایش نیز به روش های مختلف انجام می شود.
کنترل هوشمند فن کویل (چیلر و فن کویل) چگونه کار می کند؟
همانطور که می دانیم در این سیستم سرمایش و گرمایش در هر فضا (زون) یک یا چند دستگاه فن کویل (سقفی ،دیواری، زمینی و…) داخل واحد قرار می گیرد که آب گرم یا سرد با توجه به فصل سال از خارج واحد (موتورخانه، پکیج یا چیلر…) با لوله کشی به هر یک از دستگاه های فن کویل می رسد و با چرخش داخل کویل آن را گرم یا سرد کرده و هوای مطلوب توسط فن به داخل فضا پرتاب می شود.
این فرایند به یک سنسور دما در هر یک از فضاهای واحد نیاز دارد تا ما دمای موجود آن زون را داشته باشیم. همچنین کنترلری که کاربر توسط آن دمایی که مورد نظر یا ست پوینت (set point) خود هست را وارد نمایید و یا دور فن مورد نظر(معمولا ۳ دور) را انتخاب یا در حالت اتوماتیک قرار دهد که در این صورت فن کویل با توجه به مقدار اختلاف دمای موجود و مورد نظر دور فن را انتخاب می کند.

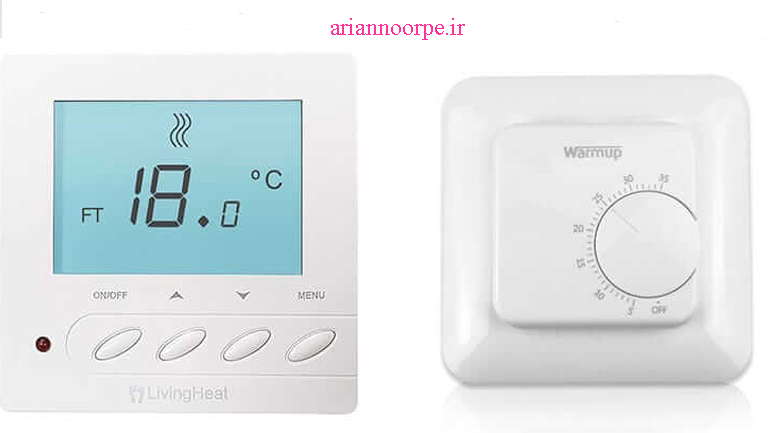

خوب این فرآیند در حالت سنتی توسط ترموستات فن کویل انجام می شود که با توجه به نوع فن کویل روی خود دستگاه یا روی دیوار جداگانه نصب می شود که داخل آن سنسور مذکور و عملگر( رله) مورد نظر برای فعال سازی هر یک از دور های فن کویل قرار دارد.

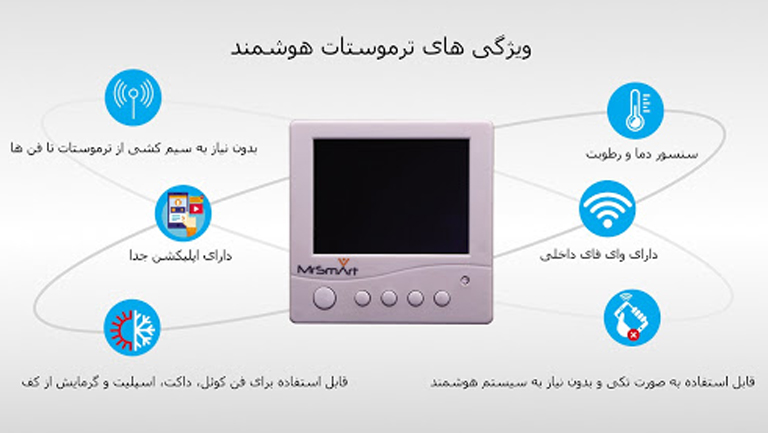

ماژول کنترل فن کویل ، ترموستات هوشمند
در زمان هوشمند سازی پروژه ای که در سیستم سرمایش و گرمایش آن از فن کویل استفاده شده از ترموستات های هوشمند استفاده می کنیم. به این معنی که علاوه بر عملکرد ترموستات که در حالت سنتی در بالا توضیح داده شد ، به شبکه هوشمند متصل است.
این اتصال به ما امکان کنترل خاموش و روشن و دما، و دور هر یک از فن کویل را از هر جای دنیا توسط موبایل و تبلت میدهد.
یا همچنین از هر یک از تاچ پنل های داخل منزل میتوانیم فن کویل های کلیه فضا ها را کنترل نماییم. همچنین تنظیمات مختلف با انتخاب هر سناریو برای فن کویل ها اعمال شود.
در این حالت عملگرها برای فعال سازی دور های فن کویل می تواند داخل تابلو برق هوشمند قرار گیرند. دراین صورت نیاز به ماژول کنترل فن کویل در تابلو هوشمند و پیرو آن فضای مجزا در تابلو برق هوشمند و صرف هزینه خواهیم داشت. ( البته در تجهیزات هوشمند کوباکو این مسئله نیز مرتفع گردیده است).
لازم به ذکر است حجم آب ورودی به کویل نیز توسط شیر برقی قابل کنترل است.
کنترل هوشمند داکت اسپلیت چگونه کار می کند؟
غالب داکت اسپیلت های موجود در بازار در حال حاضر دارای ریموت کنترل می باشند که مانند اسپلیت کنترل می شوند. به این صورت که مانند تلوزیون و.. ریموت کنترل را مقابل دستگاه گرفته و با فشردن هر دکمه یک کد مخصوص توسط امواج مادون قرمز (IR) به گیرنده که روی دستگاه نصب هست ارسال میشود. دستگاه با توجه به دستوری که برای آن کد از قبل تعریف شده تغییرات مورد نظر را انجام میدهد.
ریموت فرستنده IR
برای کنترل داکت اسپلیت نیاز به یک ریموت فرستنده IR خواهیم داشت تا مقابل دستگاه معمولا روی سقف نصب کنیم. چرا که همانطور که می دانیم امواج IR مستقیم حرکت می کنند به همین دلیل برای ارسال دستور به سایر دستگاه ها نیز مثل تلوزیون هم می بایست ریموت کنترل را روبروی آنها قرار بدهیم.
در قدم بعدی کدهایی که در قسمت بالا توشیح داده شد را یکی یکی به فرستنده IR معرفی می کنیم. یا در اصطلاح learn می کنیم. حال داکت اسپیلت را با سایر تجهیزات سیستم هوشمند یکپارچه کردیم و بدون نیاز به ریموت کنترل دستگاه قادر خواهیم بود از هرجای دنیا یا توسط سناریو ها و… آن را کنترل نماییم. در واقع فرستنده IR نقش همان کنترل را در حالت سنتی ایفا می کند.
کنترل هوشمند اسپلیت
همانطور که میدانیم عملکرد و کاربرد اسپیلت کمی متفاوت از داکت اسپیلت می باشد اما نحوه ی کنترل آن مشابه داکت اسپیلت میباشد.
کنترل هوشمند VRF (وی ار اف)
همانطور که می دانیم عملکرد و کاربرد سیستم سرمایش و گرمایش VRF نیز مشابه داکت اسپیلت می باشد که با توجه به نوع دستگاه VRF دارای تفاوت های مختلفی می باشد.
نکته قابل توجه اینکه دستگاه های VRF موجود در بازار در حال حاضر عموما دارای ریموت کنترل می باشند که در این صورت کنترل و هوشمند سازی VRF مشابه توضیحات داکت اسپیلت خواهد بود. در غیر اینصورت با توجه به نوع عملکرد و پروتکل دستگاه VRF نیاز به مبدل (gateway) خواهیم داشت تا دستگاه را با شبکه هوشمند خود یکپارچه کنیم و دیتا ارسال و دریافت نماییم.
کولر آبی هوشمند چگونه کار میکند؟
با نحوه ی عملکرد کولر آبی همه آشنا هستیم. ابزار کنترلی که در اختیار داریم خاموش و روشن و تغییر دور تند و کند دور موتور و خاموش و روشن نمودن پمپ آب کولر آبی است.
کنترل هوشمند کولر آبی با کلید هوشمند
یکی از راههایی که کولر آبی را هوشمند کنیم در بازار استفاده از کلید هوشمند کولر آبی است. با استفاده از این کلید که به جای کلید سنتی کولر نصب می شود می توانیم بصورت بی سیم از طریق ریموت کنترل و یا با استفاده از ترموستات داخل کلید بر اساس دما یا تایمر موتور کولر را خاموش و روشن کنیم. با هوشمند کردن کولر آبی انتظار داریم کولر نیز یکی از اعضای تجهیزات در شبکه هوشمند یکپارچه ی منزل باشد تا با انتخاب سناریو خروج خاموش شود یا در سناریو مهمان با دور تند کار کند و… یا بتوانیم ۲ساعت قبل از زمان بازگشت از مسافرت در فصل تابستان کولر را از طریق اپلیکیشن گوشی موبایل روشن کنیم.
شوفاژ و رادیاتور هوشمند چگونه کار می کند؟
همانطور که می دانیم در این سیستم گرمایشی یک منبع گرمایشی مثل پکیج یا موتورخانه آب گرم را به داخل منزل رسانده و با چرخش در رادیاتورها در هر یک از فضا های خانه بصورت همرفتی فضای مورد نظر گرم می شود.
شیرهای برقی سلونوئیدی یا تدریجی

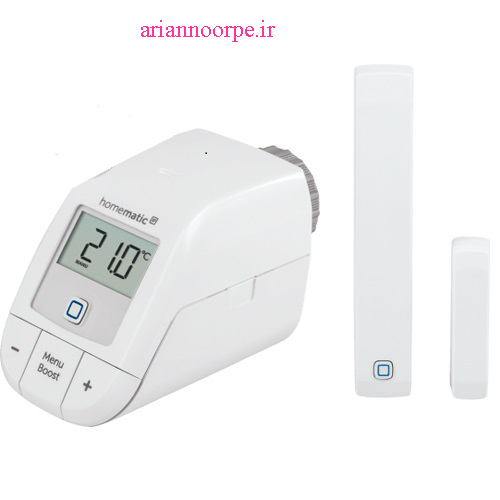

برای کنترل این سیستم گرمایشی طبیعتا می بایست از شیرهای برقی استفاده کنیم. این شیرهای برقی می تواند در قسمت کلتورها نصب شوند و درحالت دیگر شیر های ترموستات برقی که روی هر یک از رادیاتور ها نصب می شوند. درحالت دوم می توانیم هر یک از رادیاتور ها را جداگانه کنترل کنیم اما صدای قطع و وصل عمگلر شیر برقی سلونوئیدی به ویژه در اتاق خواب آزار دهنده خواهد بود. با استفاده از شیر برقی تدریجی این مسئله مرتفع خواهد شد که البته هزینه نسبتا بالاتری خواهد داشت.
رادیاتور هوشمند قرنیزی چگونه کار می کند؟
عملکرد رادیاتور های قرنیزی مشابه با شوفاژ رادیاتور های معمول هست با این تفاوت که به جای پنل های رادیاتور در هر فضا از فضای پشت قرنیز برای عبور لوله آب گرم استفاده شده است. بنابراین کنترل رادیاتور قرنیزی هوشمند نیز مشابه حالت شوفاژ و رادیاتور هوشمند خواهد بود و توسط شیر برقی که سر راه هر فضا قرار میگیرد کنترل خواهد شد.
گرمایش از کف هوشمند
نوع عملکرد و هوشمند سازی سیستم گرمایش از کف نیز مشابه رادیاتور هوشمند قرنیزی می باشد.
